結構及適用范圍

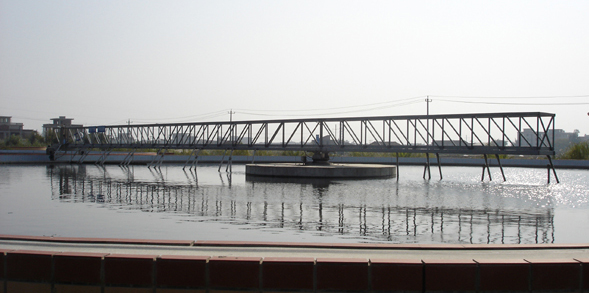

　　DZG型單周邊傳動刮泥機主要由工作橋、中心支座、刮板桁架、驅動裝置、穩(wěn)流筒、撇渣板、浮渣斗、刮泥板、集電裝置等部件組成，該設備廣泛適用于中型幅流式沉淀池污泥的刮集和排除。結構為中心支墩單臂周邊傳動，設有浮渣排除裝置。

工作原理

　　DZG型單周邊傳動刮泥機在動力裝置的驅動下，刮板桁架和刮泥板裝置圍繞中心支座緩慢旋轉，將沉淀于池底的污泥向中心集泥池刮集，通過池內的水位壓力將泥斗內的污泥排出池外，同時撇渣板將浮渣撇至浮渣斗內，經浮渣斗自動沖水將浮渣排除池外。

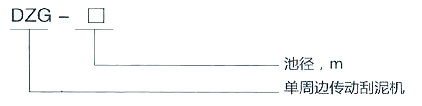

型號說明

性能特點

　　1、 工作結構新穎獨特，外形美觀，迎風阻力小、抗扭。
　　2、 驅動機構采用可靠的減速機、效率高、能耗低、安裝對中方便、可靠性高。
　　3、 水下部分獨特的刮板設計，刮板阻力小，刮集效果好，大大降低能耗。

說明

　　1、 池深H1和池徑D為刮泥機運行所要求的凈尺寸。施工時視施工方法、尺寸精度保證措施，可留有余量，再進行找平。
　　2、 所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
　　3、 出水堰槽、出水口、浮渣排出管方位及形式，可根據(jù)水處理工藝要求作適當變更。
　　4、 預埋螺栓外露部分為全螺紋。
　　5、 訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣斗配套件的需要情況。
